Kokie yra stacionarių dujų detektorių išėjimo signalai?
Stacionarių dujų zondų signalų išvestis yra tokia:
1. 4-20mA išvestis
4-20mA analoginis dujų aptikimo siųstuvas yra mūsų įmonės pagamintas prietaisas, galintis nuolat aptikti toksiškų, kenksmingų, degių ir sprogių dujų koncentraciją darbo aplinkoje. Išvesties režimas yra dviejų arba trijų laidų. Trijų laidų dujų siųstuvas gali išvesti relės perjungimo signalų rinkinį. Perdavimo atstumo riba yra 1000 metrų. Dviejų laidų dujų siųstuvas naudoja dviejų gyslų ekranuotą laidą, kurio skerspjūvis yra 2 × 1,5 mm2. Trijų laidų dujų siųstuvas naudoja trijų gyslų ekranuotą 3 × 1,5 mm2 laidą (ekranuotas laidas gali užkirsti kelią kitų signalų atsparumui vietoje), dujų zondo maitinimą šiuo prijungimo režimu užtikrina dujų valdymo spinta (24V DC).

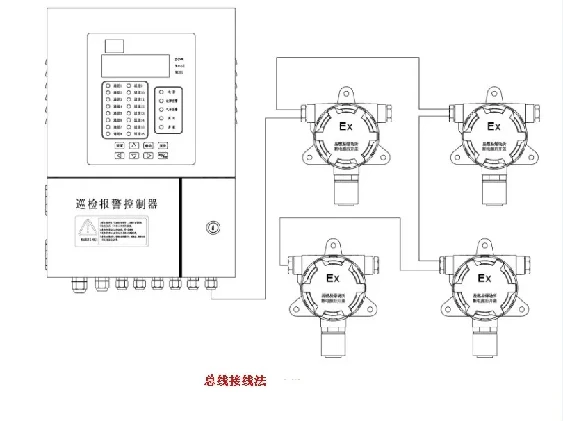

2. Magistralės RS485 skaitmeninio signalo išvestis
485 serijos magistralės tipo dujų aptikimo ir signalizacijos sistema duomenims rinkti ir perduoti naudoja nestandartinį protokolą arba MODBUS protokolą. Išmanusis siųstuvo mazgas renka ir nustato dujų koncentraciją vietoje. Pagrindinis kompiuteris patruliuoja ir aptinka kiekvieną mazgą. Jis naudoja magistralės mechanizmą, turi stiprią apsaugą nuo trukdžių, patogų išdėstymą ir paprastus laidus. Naudojama kartu su įmonės gaminama dujų magistralės valdymo spinta, viena valdymo spinta gali sujungti kelis magistralės zondus, o išėjimo režimas yra keturių laidų sistema (dvi elektros linijos, dvi signalinės linijos). Naudokite du dviejų gyslų ekranuotus kabelius arba vieną keturių gyslų ekranuotą kabelį, kurio skerspjūvis yra 2 × 1,5 mm2 × 2 arba 4 × 1,5 mm2.
3. Dviejų autobusų maitinimo magistralė
„Power Bus“ duomenis renka magistralės pavidalu. Palyginti su RS{0}} magistrale ir 4-20mA atšaka, ji yra išsamesnė. Jis paveldi RS-485 magistralės ir 4-20mA atšakos pranašumus ir pašalina jų defektą. Jį sudaro pagrindinis įrenginys, keli pagalbiniai įrenginiai ir pora jungiamųjų kabelių.
„Power Bus“ naudoja maitinimo linijas kaip duomenų perdavimo linijas, moduliuoja galią duomenų ryšiui ir kartu naudoja maitinimo linijas ir duomenų linijas, kad sumažintų laidų prijungimo sunkumus ir laidų naudojimą.
4. Belaidis perdavimas
Belaidžiuose dujų siųstuvuose naudojama belaidžio ryšio technologija, skirta dujų koncentracijai surinkti ir belaidžiu būdu perduoti pramoninėse vietose, taip sutaupant laidų sąnaudas ir tokiu būdu pašalinant laidų sukeliamus signalo trikdžius, o tai labai pagerina signalo gavimo grandinės atsparumą trukdžiams. Belaidžio ryšio būdu naudojamas 433MHz belaidis ryšys su įmonės gaminama belaidžio valdymo spinta.
Signalo išvestis: 433MHz
Perdavimo atstumas: apie 1000 metrų (atvira erdvė, matoma)
Valdymo išėjimas: relės perjungimo išėjimų rinkinys AC250V 3A
